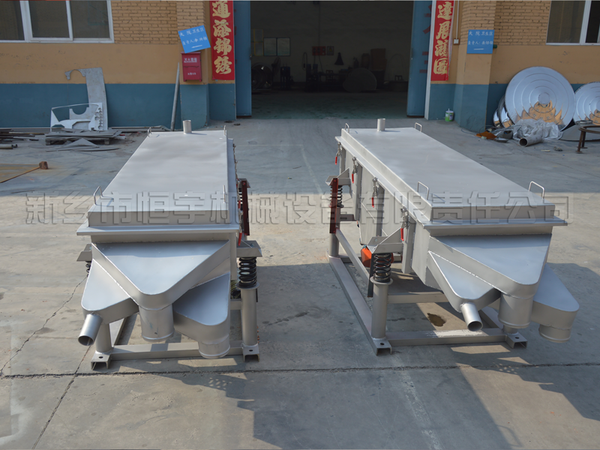

直线振动筛

直线振动筛

直线筛,直线振动筛,直线筛分设备
类别
精细筛分
产品描述
直线振动筛采用优质振动电机做为振动源,本筛机配有两台振动电机,工作时两台电机偏心块做相反方向转动,水平方向两台电机合力为零,垂直于电机轴方向形成一合力,电机轴与筛板成一定夹角,合力使物料在筛网上被抛起,同时向前做运动。物料从经给料机均匀地进入筛机的进料口,通过多层不同孔径筛网产生数种产品和不合格的筛上物、筛下物分别从各自的出口排出。
促销活动
批量订购 价格更优!
服务承诺 正品保证 按时发货
全国咨询热线:
400-801-5611
15237385268

产品介绍

 直线

       直线振动筛又称轻型直线筛,用于粉状或颗粒状干式物料的筛分或液体物料的过滤,筛分细度可达到325目/英寸。采用角度可调控的激振源,根据客户筛分过滤要求可单层或层使用,最多可达到五层。筛框一般为木质结构,若筛分腐蚀性物料时,与物料接触部分可以采用不锈钢制作。


产品特点


  1.密封性好、极少粉尘溢散。

  2.耗能少、噪音低、筛网使用寿命长。

  3.筛分精度高、处理量大、结构简单。

  4.更换筛网工序简单、设备操作方便。

  5.合理匹配筛网,能达到一次同时筛选出多种不同规格的产品。

  6.筛体各部分均采用扎制钢板及型材焊接而成(部分组体间为螺栓连接)整体刚度好,牢固可靠。

  7.全封闭结构、自动排料、维修方便,更适合于流水线作业。

  8.所有进机物料自动排放,机内无存料。



设备用途


  分级:可连续精确的对产品实行分离筛选,多层使用时一次可分离筛选出多组不同粒径的产品,且不会出现颗粒大小不一的现象,多适用于干物料的筛分。

  除杂:除去大量混合物料中大小不同的小部分杂料,进行快速分离。

timg

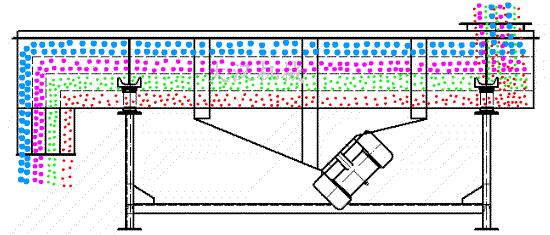

工作原理

       直线筛工作时,两电机同步反向旋转使激振器产生反向激振力,迫使筛箱带动筛网做纵向运动,使其上的物料受激振力而周期性向前抛出一个射程,从而完成物料筛分作业。两台振动电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。两电机轴相对筛面在垂直方向有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃或向前作直线运动,从而达到对物料进行筛选和分级的目的。

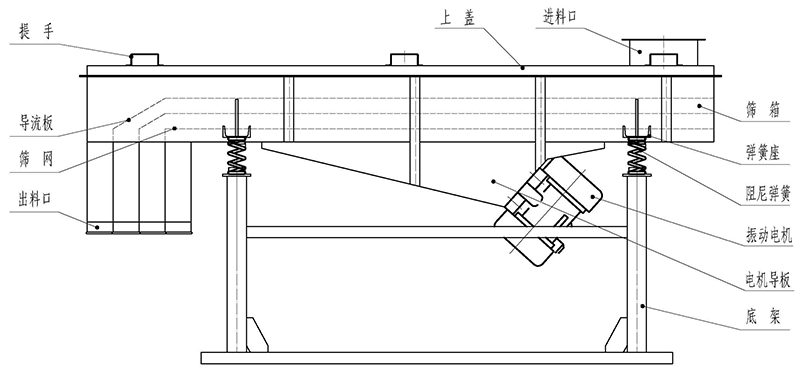

直线筛结构图


部件结构



直线振动筛由筛箱、振动电机、减振系统底架等组成。筛箱由槽体、上盖、进料口、筛框、筛板(网)、衬网、出料口等组成。减振系统由阻尼弹簧弹簧座等组成。

直线振动筛振动电机安装方式可分为下振式侧振式,减振器安装方式可分为座式吊挂式。还可以根据用户需要进行设计制造。



目数参考


五谷颗粒类

燕麦仁14目  决明子16目  玉米碎16目  大米12-14目  黑豆 5目  红豆5目  黄豆6目   薏米8目   绿豆10目   荞麦12目   黑米14目  糙米14目 芝麻24目   小米24目


粉末类

中药粉一般60目,粗一点40月,口服60-80目  细中药面膜100-120目   炸鸡裹粉10-30目  玉米粉30目  杏仁粉30-40目  面粉50-60目   肠粉60目 五谷杂粮30-40目 三七粉80-100目 珍珠粉120-150目           松花粉80-120目   咖啡粉100-120目


液体类

过滤豆浆、蜂蜜60-120目  过滤药渣、汤渣、茶叶水80-150目


其他类

花椒6目  虫粪筛30目  猫砂30-40目  蝴蝶面50目   辣椒籽8-10目   沙画80-120目   食用油、机械油渣150-200目   黄粉虫产卵筛12目

技术参数

产品型号

公称尺寸(mm)

物料颗粒(mm)

筛面倾角

振幅mm

层数

功率(KW)

HY-520

500×2000

0.074-10

1°-7°

3-4.5

1-6

2×(0.37-0.75)

HY-525

500×2500

0.074-10

1°-7°

3-4.5

1-6

2×(0.37-0.75)

HY-530

500×3000

0.074-10

1°-7°

3-4.5

1-6

2×(0.55-1.1)

HY-535

500×3500

0.074-10

1°-7°

3-4.5

1-6

2×(0.55-1.1)

HY-1020

1000×2000

0.074-10

1°-7°

3-4.5

1-6

2×(0.55-1.1)

HY-1025

1000×2500

0.074-10

1°-7°

3-4.5

1-6

2×(1.1-1.5)

HY-1030

1000×3000

0.074-10

1°-7°

3-4.5

1-6

2×(1.1-1.5)

HY-1035

1000×3500

0.074-10

1°-7°

3-4.5

1-6

2×(1.5-2.2)

HY-1040

1000×4000

0.074-10

1°-7°

3-4.5

1-6

2×(1.5-2.2)

HY-1225

1200×2500

0.074-10

1°-7°

3-4.5

1-6

2×(1.5-2.2)

HY-1230

1200×3000

0.074-10

1°-7°

3-4.5

1-6

2×(1.5-3)

HY-1235

1200×3500

0.074-10

1°-7°

3-4.5

1-6

2×(1.5-3)

HY-1530

1500×3000

0.074-10

1°-7°

3-4.5

1-6

2×(2.2-3)

HY-1535

1500×3500

0.074-10

1°-7°

3-4.5

1-6

2×(2.2-3)

HY-1540

1500×4000

0.074-10

1°-7°

3-4.5

1-6

2×(2.2-3)



使用要求


1.应均匀给料:给料量以满足设备处理量为准。一次投料过多,阻碍物料在筛面上的正常运动,不但易使筛网疲劳变松,而且会大大降低物料处理量,同时会使本身处于不平衡运转的电机负荷骤然增加,造成电机损坏,降低电机寿命。如给料量达不到设备的处理能力,既浪费能源,又降低了产量。


2.有强大冲击力的给料方式,应加装缓冲料斗:物料直接冲击网面,不但消耗振动源 所产生的激振力,更易造成网面破损及筛网疲劳,而影响筛分过滤产量。

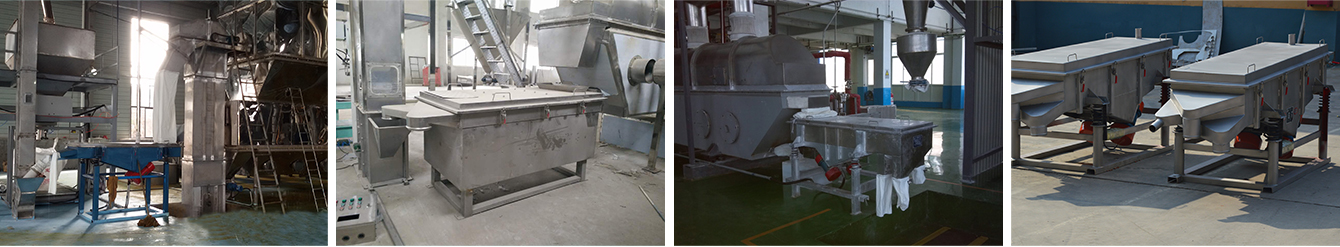

适用场景

  该产品广泛应用于化工、食品、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷等行业中干式粉状或颗粒状物料的筛分。物料粒度在0.074—5mm,含水量小于7%,无粘性的各种干式粉状或颗粒状物料的筛分。给料粒度不大于10mm。

12

选型须知


根据您的物料名称,每小时的产量,所需的网目物料比重即可选型,尽快联系我们吧!如果您是初次购买,联系我们,我们将免费提供顾问式的服务,为您选择合适的产品。


微信图片_20190629142638

让客户买的放心,用的舒心

  • 支持非标定制

    根据客户上下游产品及现场空间,修改设备尺寸,定制设备结构,满足客户需求。

  • 多年专业经验

    公司从事筛分及输送设备14年,15年以上工作经验的工程师2名,给客户提供专业的建议和设备解决方案。

  • 苛刻质量管控

    设备的质量,在原材料采购阶段已经决定,所以我们有严格的采购体系和质检体系,关注源头细节。

  • 产品售后完善

    公司建立了完善客户回访体系和售后服务体系,售后团队响应及时,省内24小时奔赴现场,省外72小时奔赴现场。

  • 厂家直销

    源头设备生产厂家,无中间环节,价格公正合理,让客户获得实实在在的利益,获得更多的增值服务。

  • 终身维保

    合作只是起点,服务没有终点,一次合作,终身朋友。凡购买恒宇公司的设备,提供终身的技术支持和设备维修服务。

使用过程中,如有任何疑问可随时致电或在线咨询。
